MONTAGE/CONSEIL
1. couper les bois
Le tableau de correspondance vous indique les dimensions à couper pour réaliser votre ApiHarpe selon le nombre de modules en largeur choisi.
Après préparation des pieds, montants et traverses, vous pouvez commencer immédiatement le montage.
Les informations détaillées concernant le choix des bois et les dimensions recommandées sont disponibles dans la rubrique
« Préparer vos bois »
située en bas de cette page.
2. Détail du montage
1. préparer les traverses et les modules
Étape 1

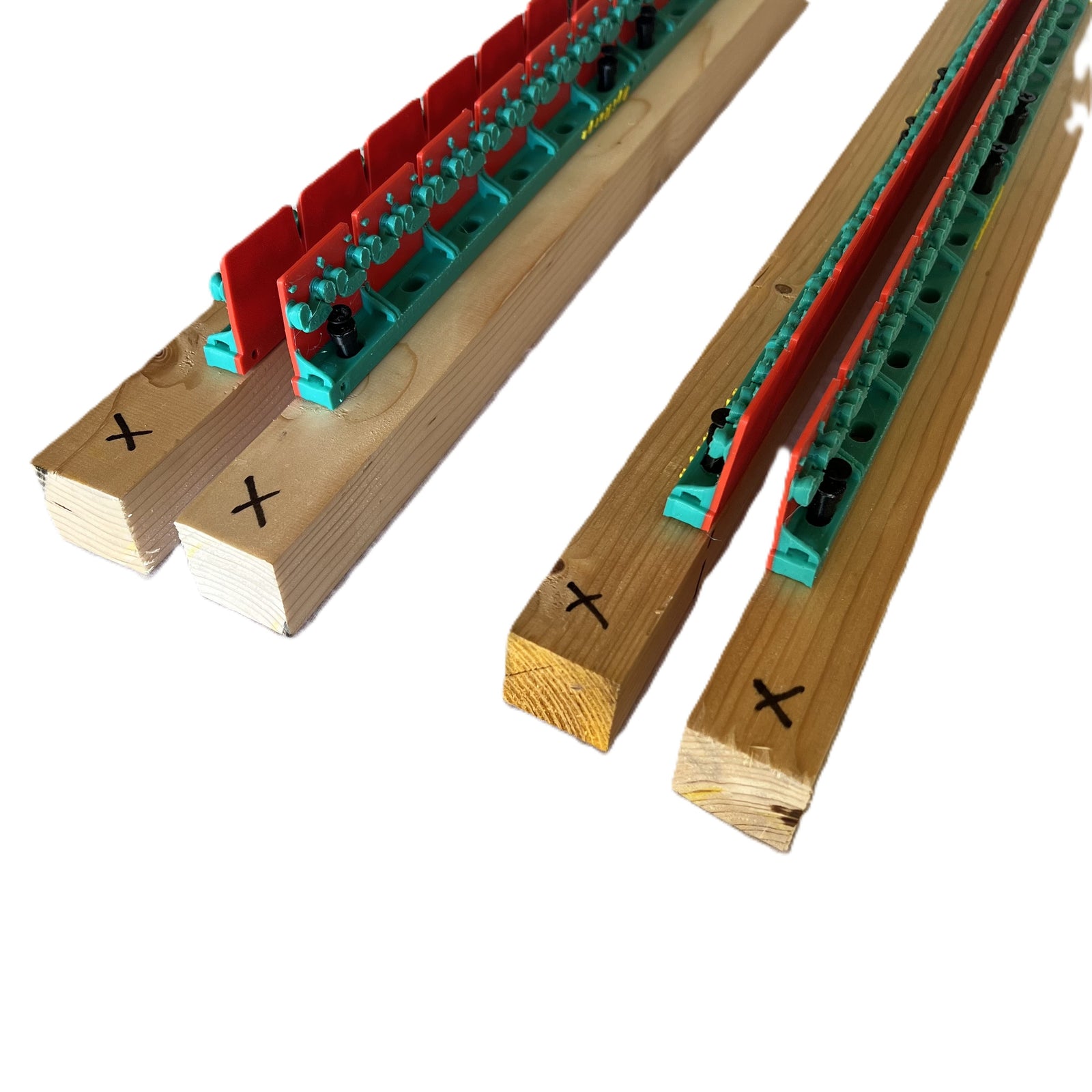

Réaliser une croix sur le côté gauche de chaque traverse.
Réaliser une croix sur le côté gauche de chaque traverse.
Étape 2
Positionner les modules dos au bord des traverses en commençant du côté du repère. Les modules doivent pouvoir se mettre dos à dos , 2 à 2, comme sur la photos
Positionner les modules dos au bord des traverses en commençant du côté du repère. Les modules doivent pouvoir se mettre dos à dos , 2 à 2, comme sur la photos
Étape 3
Utiliser la cale de positionnement latéral pour garantir le bon positionnement des modules sans prise de mesure.
Utiliser la cale de positionnement latéral pour garantir le bon positionnement des modules sans prise de mesure.
Étape 4

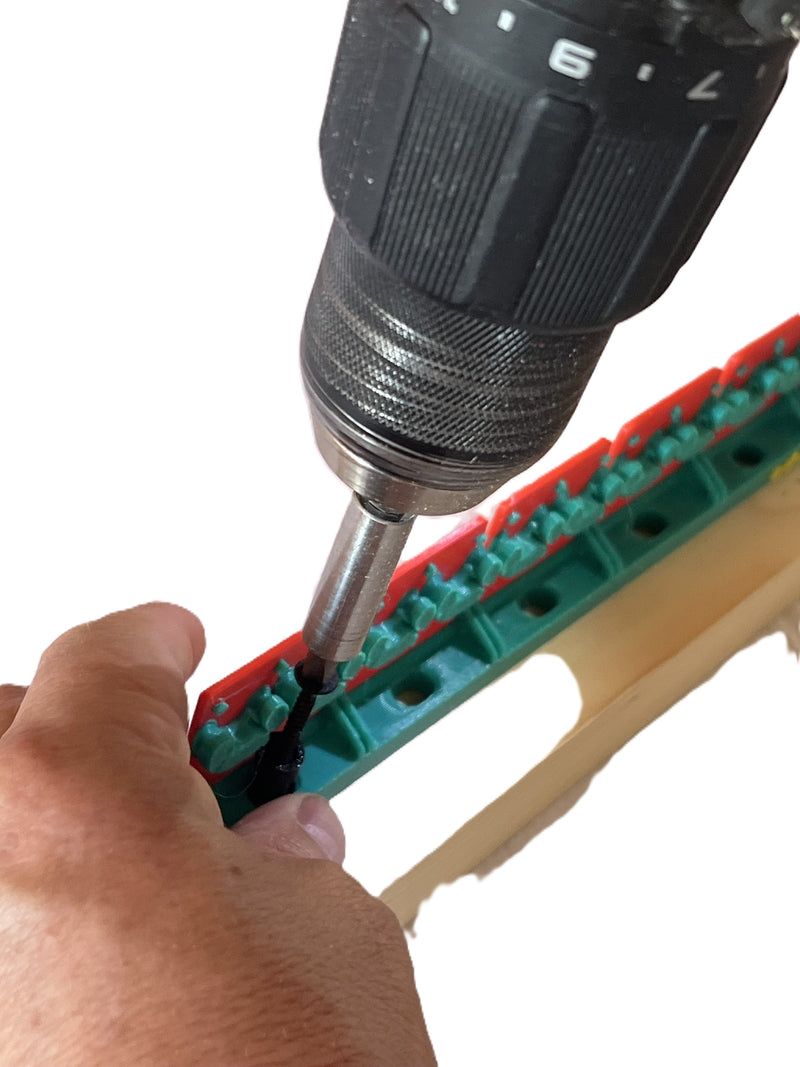

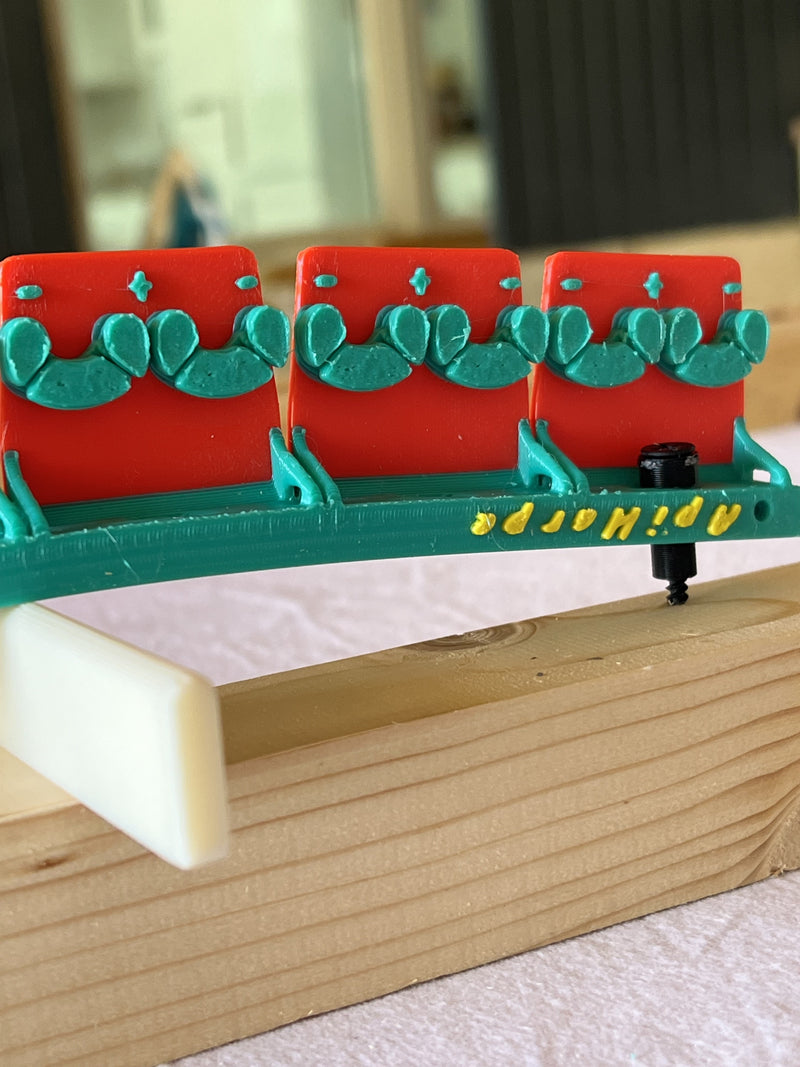

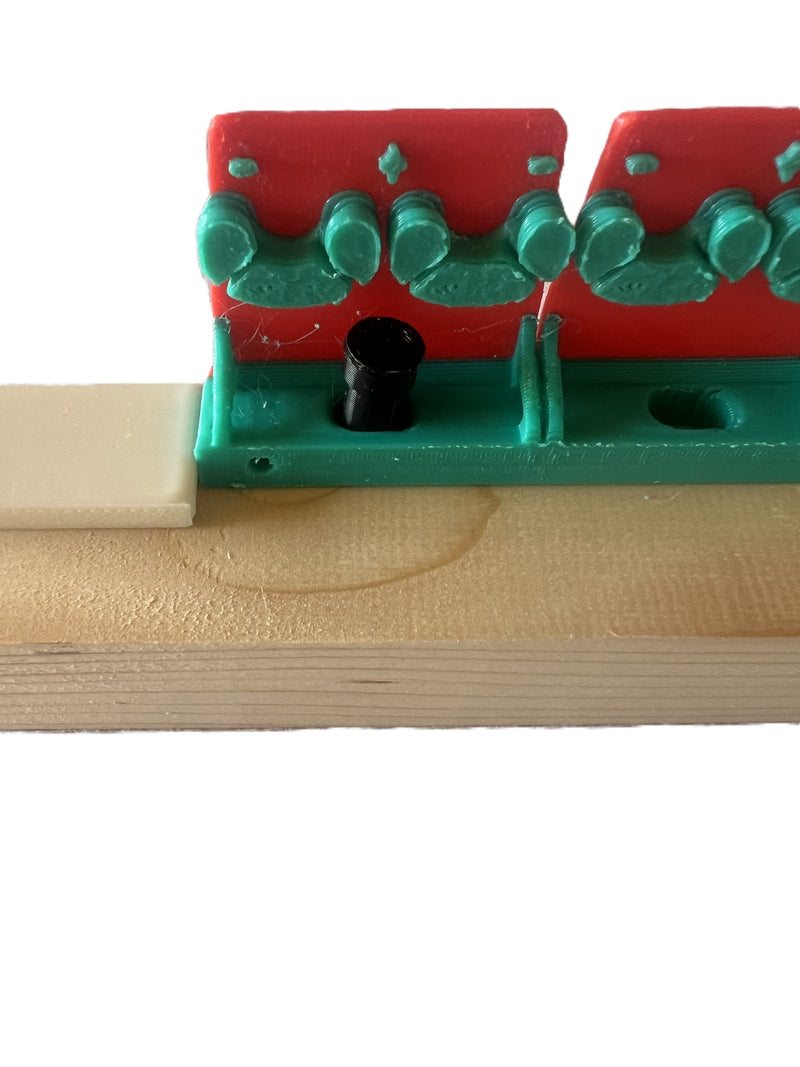

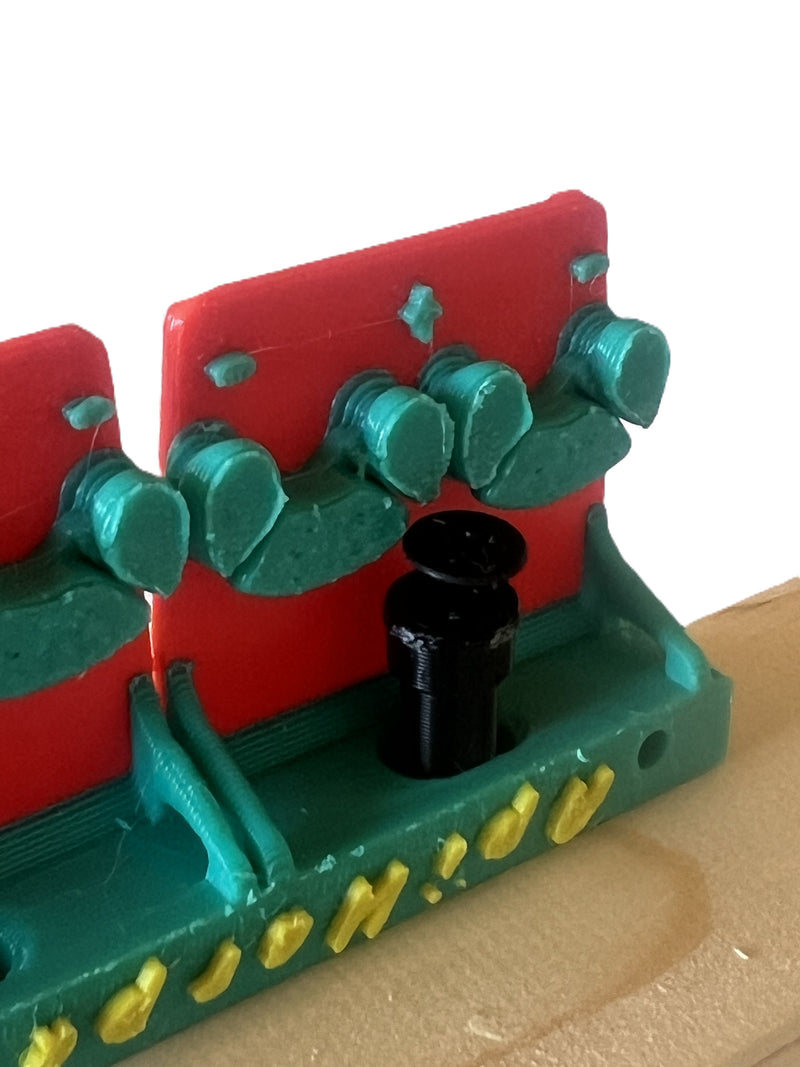

Positionner l’isolateur dans le trou oblong prévu à cet effet. Avec une vis de 45mm, visser sans bloquer, en conservant un jeu d’environ 4/5 mm entre la tête de vis et l’isolateur. Vous retrouverez ce jeu plus tard entre l’isolateur et la traverse en bois..
Positionner l’isolateur dans le trou oblong prévu à cet effet. Avec une vis de 45mm, visser sans bloquer, en conservant un jeu d’environ 4/5 mm entre la tête de vis et l’isolateur. Vous retrouverez ce jeu plus tard entre l’isolateur et la traverse en bois..
Étape 5
Positionner le deuxième module ApiHarpe collé au premier. Fixez le en laissant toujours le jeu de 4/5 mm. Répétez l’opération pour les 4 traverses.
Positionner le deuxième module ApiHarpe collé au premier. Fixez le en laissant toujours le jeu de 4/5 mm. Répétez l’opération pour les 4 traverses.
.
2. préparer les pieds et les équerres
Étape 1

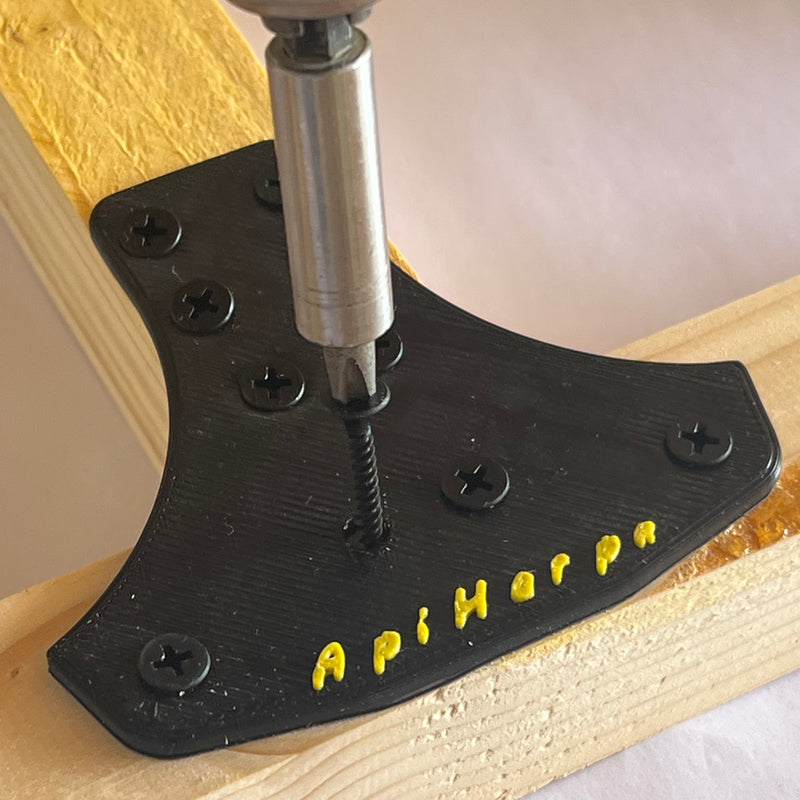

Poser à plat un montant et un pied sur l’établi. Positionner et visser une fixation pour pied ApiHarpe avec des vis de 25mm.
Si le bois est étroit, orienter les vis vers le centre du montant.
Poser à plat un montant et un pied sur l’établi. Positionner et visser une fixation pour pied ApiHarpe avec des vis de 25mm.
Si le bois est étroit, orienter les vis vers le centre du montant.
Étape 2
Retourner l’ensemble et fixer la seconde fixation. Répéter l’opération pour le second montant.
Retourner l’ensemble et fixer la seconde fixation. Répéter l’opération pour le second montant.
Étape 3
Positionner sur l’établi, à plat, côte à côte les deux assemblages pieds/montants.
Positionner sur l’établi, à plat, côte à côte les deux assemblages pieds/montants.
Étape 4

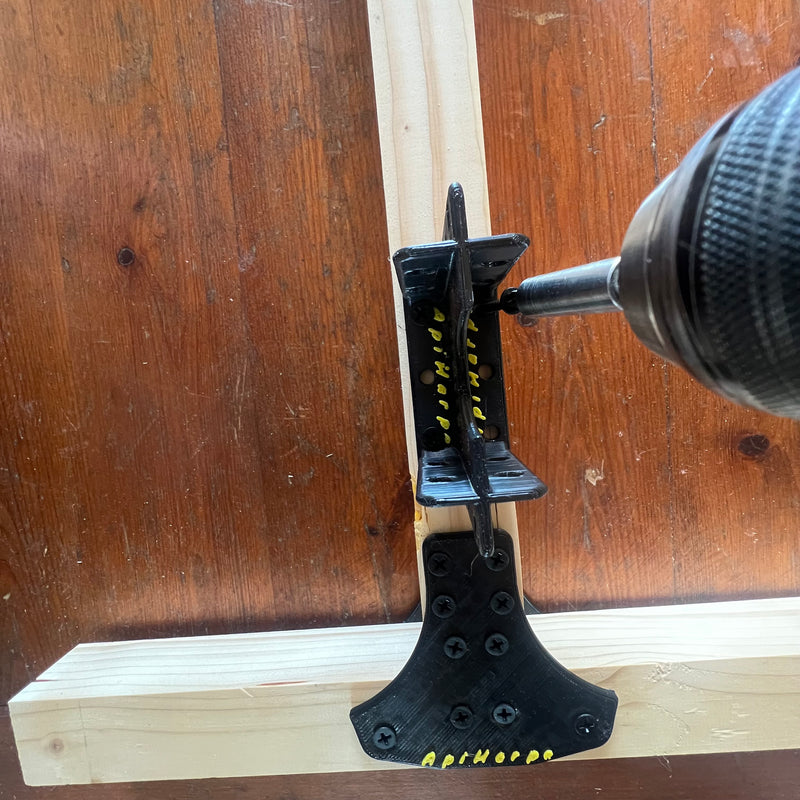

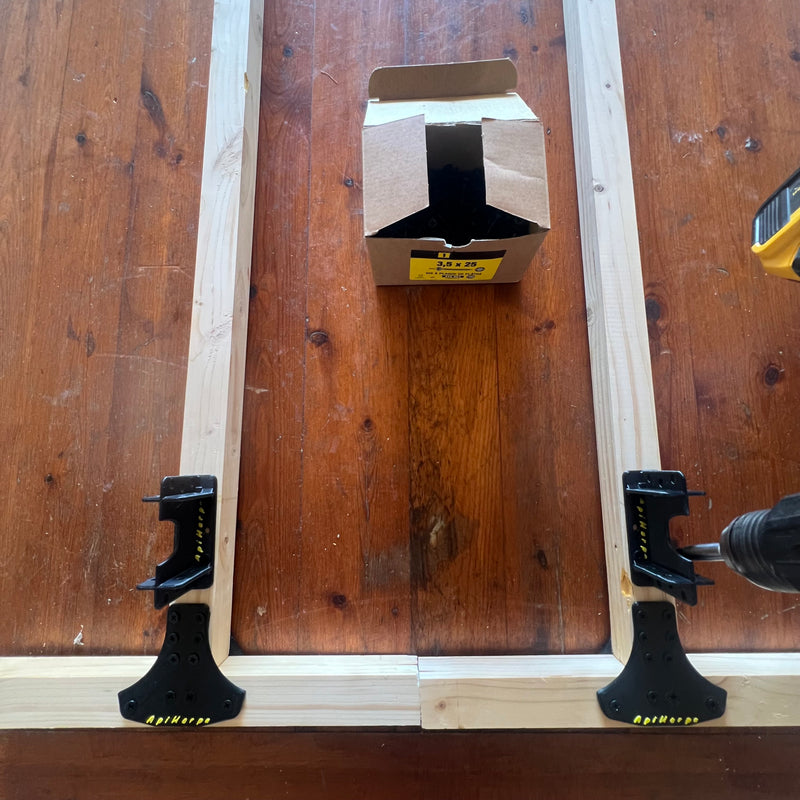

Poser les deux équerres basses sur les montants à la même hauteur puis les fixer avec des vis de 25mm.
Poser les deux équerres basses sur les montants à la même hauteur puis les fixer avec des vis de 25mm.
Étape 5

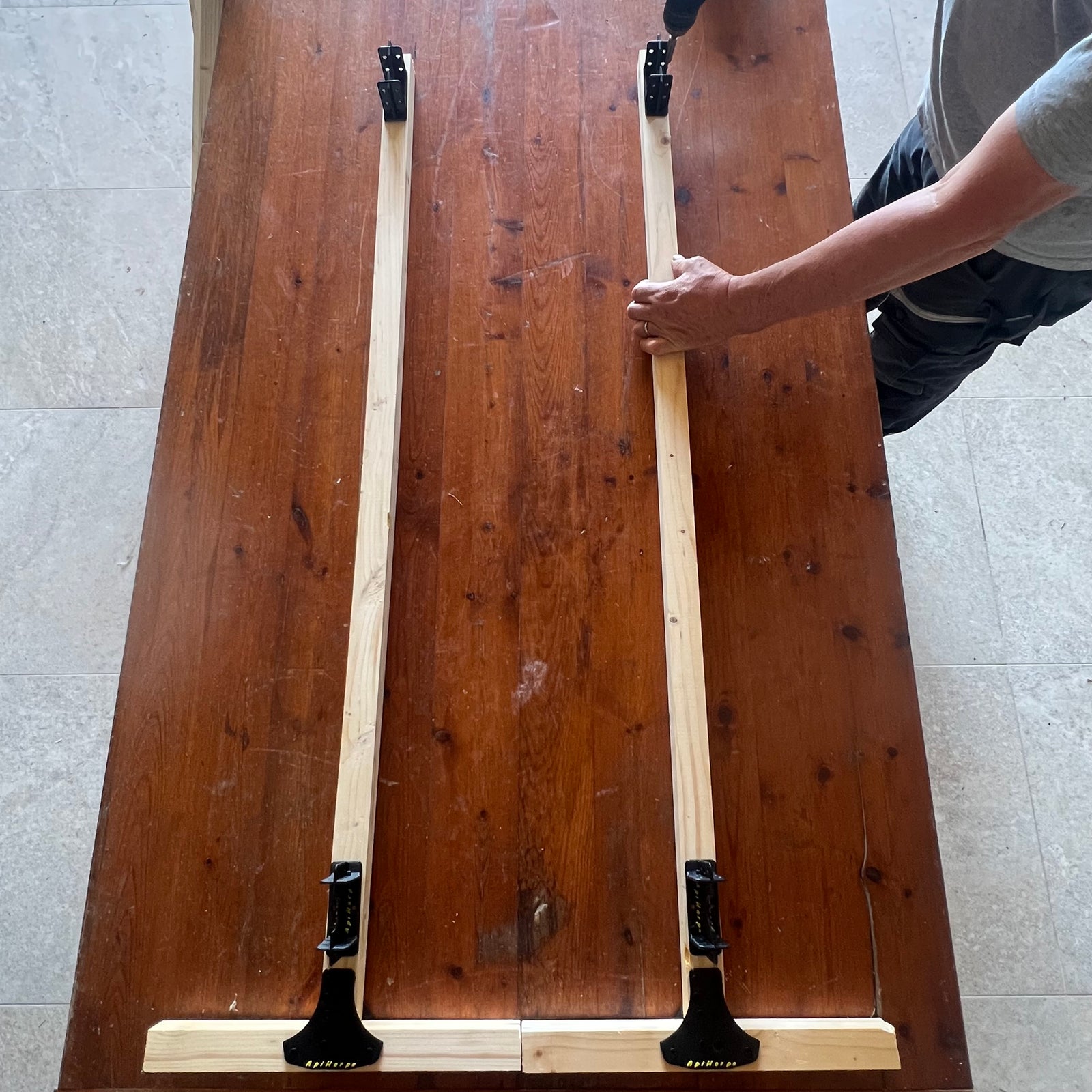

Poser les deux équerres hautes de votre choix puis les fixer. L’ensemble du support est alors prêt à recevoir les traverses.
Poser les deux équerres hautes de votre choix puis les fixer. L’ensemble du support est alors prêt à recevoir les traverses.
3. monter les traverses sur les montants
Étape 1
Positionner les ensembles montants/pieds préparés à une distance d'environ une traverse l'un de l'autre.
Positionner les ensembles montants/pieds préparés à une distance d'environ une traverse l'un de l'autre.
Étape 2

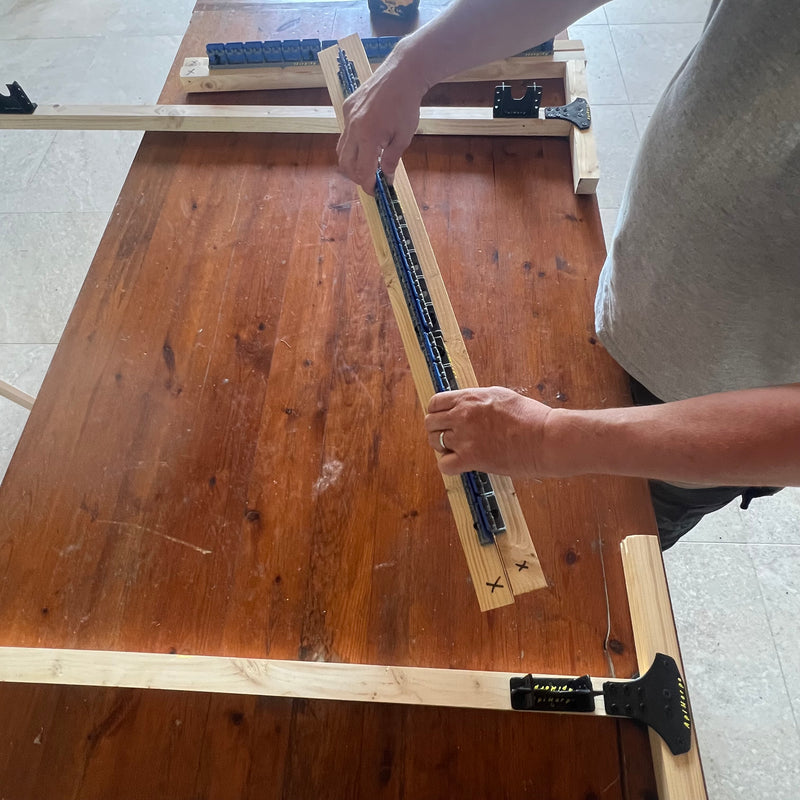

Prendre deux traverses dont les modules ApiHarpe sont dos à dos. Positionner une traverse au niveau des équerres basses et l'autre au niveau des équerres hautes, croix du même cotés.
Prendre deux traverses dont les modules ApiHarpe sont dos à dos. Positionner une traverse au niveau des équerres basses et l'autre au niveau des équerres hautes, croix du même cotés.
Étape 3

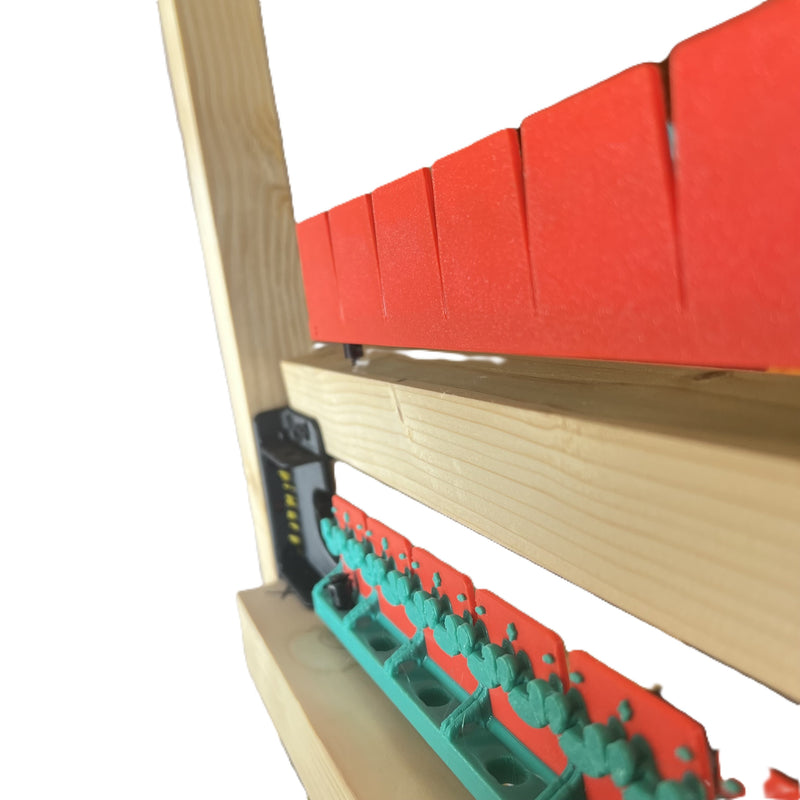

Positionner les traverses sous les équerres, les modules en opposition, dos vers vous. Les traverses doivent être à plat sur les ailes des equerres. Elles sont en butée et ne touchent pas le socle de l'équerre, c'est normal.
Positionner les traverses sous les équerres, les modules en opposition, dos vers vous. Les traverses doivent être à plat sur les ailes des equerres. Elles sont en butée et ne touchent pas le socle de l'équerre, c'est normal.
Étape 4

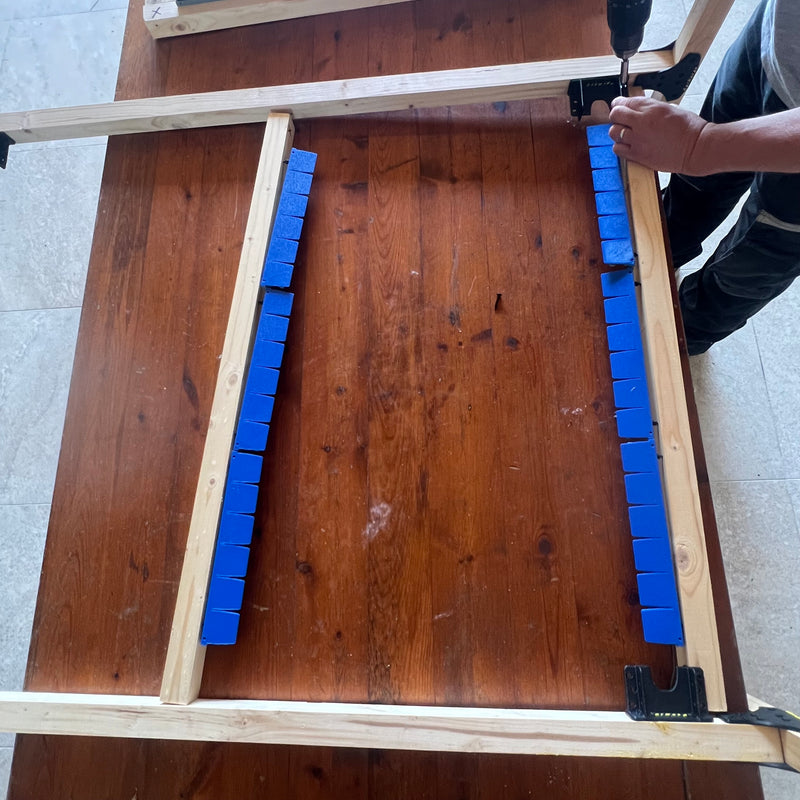

Visser les deux traverses sur la première face du cadre. Retourner ensuite délicatement l'ensemble.
Visser les deux traverses sur la première face du cadre. Retourner ensuite délicatement l'ensemble.
Étape 5

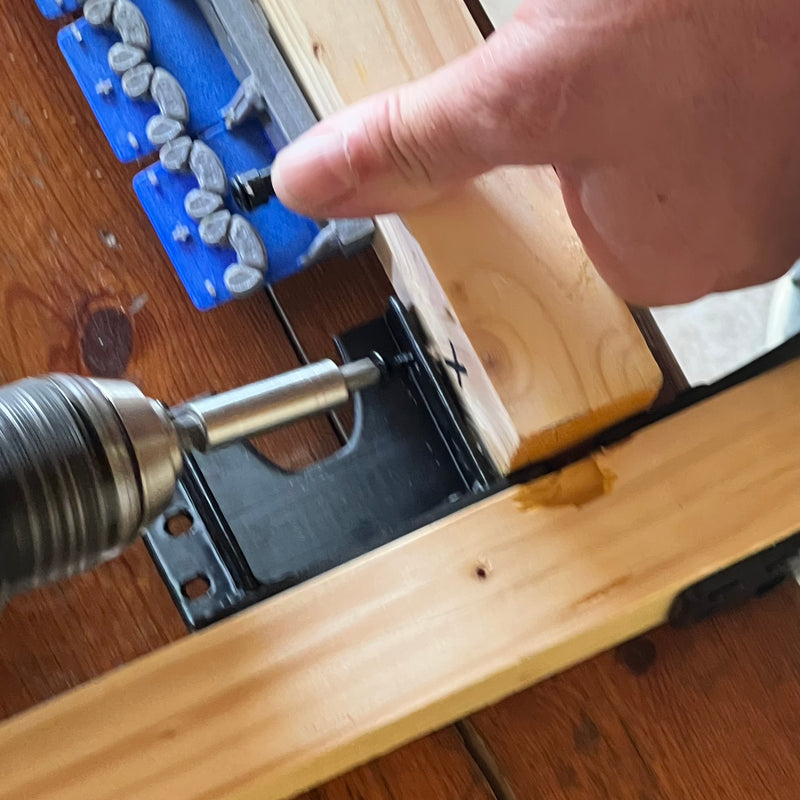

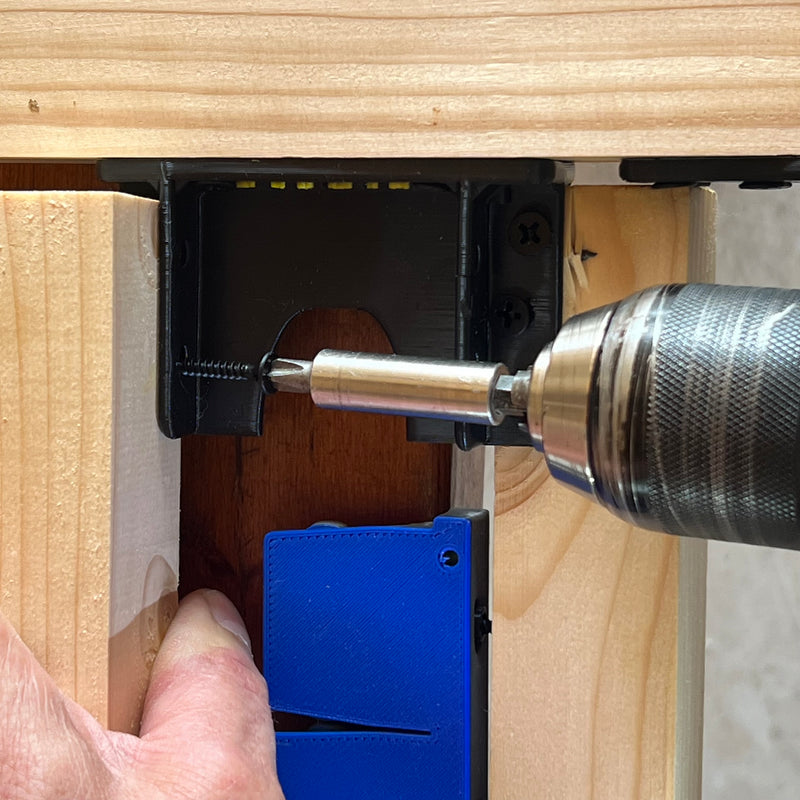

Mettre les 4 contre-vis sur ces 2 traverses pour achever leur fixation.
Mettre les 4 contre-vis sur ces 2 traverses pour achever leur fixation.
Étape 6

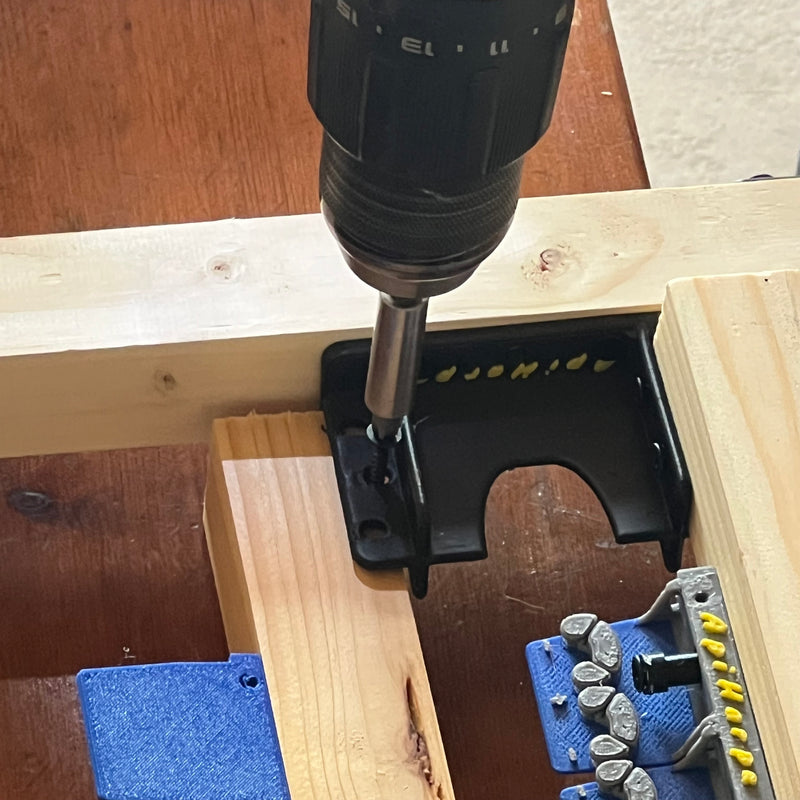

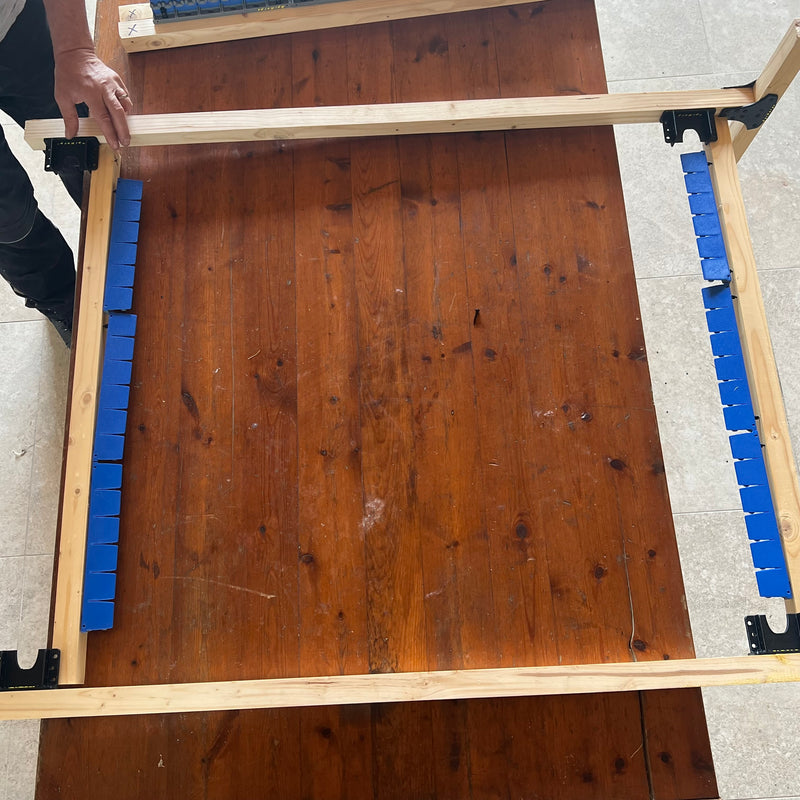

Positionner les deux autres traverses de la même façon coté des equerres. Conserver les 4 croix du même côté. Visser les. Retourner le cadre. Contre-visser ces 2 traveses. Le cadre est alors prêt à recevoir les fils.
Positionner les deux autres traverses de la même façon coté des equerres. Conserver les 4 croix du même côté. Visser les. Retourner le cadre. Contre-visser ces 2 traveses. Le cadre est alors prêt à recevoir les fils.
4. Poser et tendre les fils
Étape 1
Fléchir tous les modules d'une même polarité en faisant un quart de tour avec les cales fournies .
Vérifier qu'un jeu d'environ 4 à 5 mm est conservé entre les isolateurs et les traverses afin de ne pas endommager les modules.
Fléchir tous les modules d'une même polarité en faisant un quart de tour avec les cales fournies .
Vérifier qu'un jeu d'environ 4 à 5 mm est conservé entre les isolateurs et les traverses afin de ne pas endommager les modules.
Étape 2
Attacher le fil a l'aide des fentes sur les croissants, coté alimentation en laissant une longueur suffisante pour le raccordement électrique.
Passer ensuite le fil dans la fente du premier croissant puis réaliser un tour autour des extrémités de deux croissants successifs afin de l'ancrer solidement.
Attacher le fil a l'aide des fentes sur les croissants, coté alimentation en laissant une longueur suffisante pour le raccordement électrique.
Passer ensuite le fil dans la fente du premier croissant puis réaliser un tour autour des extrémités de deux croissants successifs afin de l'ancrer solidement.
Étape 3
Choisir librement la polarité (+ ou -) à câbler puis faire cheminer le fil en zigzag de haut en bas sur l'ensemble des modules.
Les fils doivent passent au-dessus du signe de polarité choisiet être correctement pré-tendus.
Choisir librement la polarité (+ ou -) à câbler puis faire cheminer le fil en zigzag de haut en bas sur l'ensemble des modules.
Les fils doivent passent au-dessus du signe de polarité choisiet être correctement pré-tendus.
Étape 4
Arrivé à l'extrémité opposée, fixer le fil comme au départ puis utiliser les passe-fils pour ramener également cette extrémité du côté de l'alimentation.
Arrivé à l'extrémité opposée, fixer le fil comme au départ puis utiliser les passe-fils pour ramener également cette extrémité du côté de l'alimentation.
Étape 5
Retirer les cales en faisant effectuer un quart de tour aux modules afin qu'ils viennent s'appuyer contre les traverses. Les modules mettent alors automatiquement le fil en tension.
Retirer les cales en faisant effectuer un quart de tour aux modules afin qu'ils viennent s'appuyer contre les traverses. Les modules mettent alors automatiquement le fil en tension.
Étape 6
Retourner ensuite la harpe, mettre en flexion les modules de l'autre polarité à l'aide des cales et répéter l'opération pour réaliser le second réseau de fils.
Retourner ensuite la harpe, mettre en flexion les modules de l'autre polarité à l'aide des cales et répéter l'opération pour réaliser le second réseau de fils.

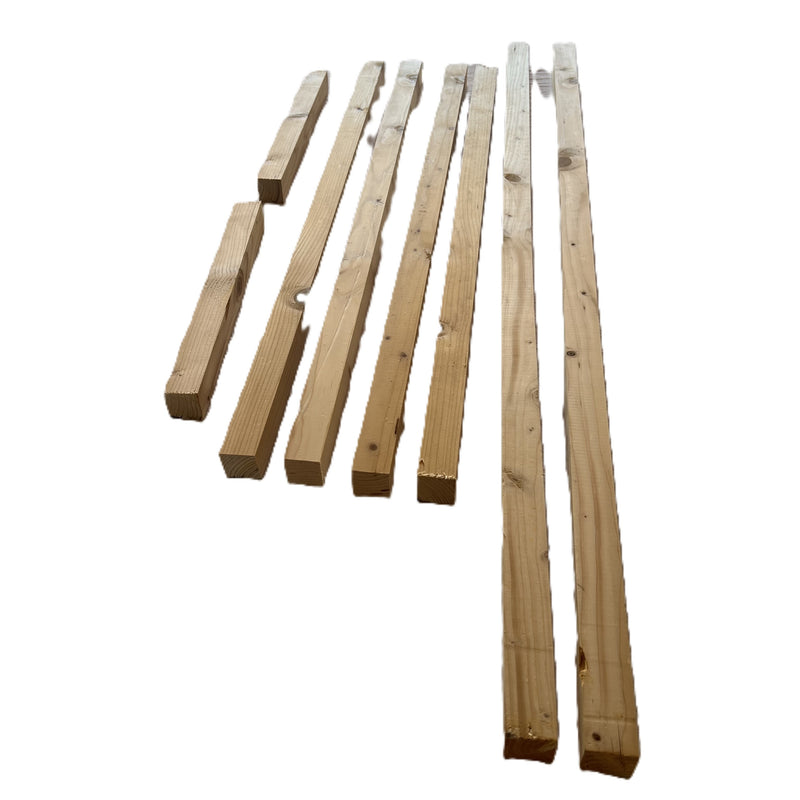

preparer vos bois
Dimensions recommandées des bois
| Largeur de la harpe | Nombre de modules | Longueur des traverses |
|---|---|---|
| 1 module | 1 | 37 cm |
| 2 modules | 2 | 61 cm |
| 3 modules | 3 | 86 cm |
| 4 modules | 4 | 110 cm |
Section recommandée :
Minimum : 27 × 27 mm
Conseillée : 38 × 38 mm (convient jusqu'à environ 2,50 m de largeur)
Formule de calcul :
Longueur des traverses = (24,4 × nombre de modules) + 12,6 cm
Conseils de réalisation :
Minimum : 27 × 27 mm
Conseillée : 38 × 38 mm (convient jusqu'à environ 2,50 m de largeur)
Formule de calcul :
Longueur des traverses = (24,4 × nombre de modules) + 12,6 cm
Conseils de réalisation :
- Les 4 traverses doivent avoir exactement la même longueur.
- Longueur des pieds : libre (40 cm conseillé).
- Longueur des montants : libre (1,20 m conseillé).
- La largeur de la harpe est déterminée uniquement par la longueur des traverses.
pieds / montants
La préparation des bois nécessaires à la réalisation de votre ApiHarpe est simple et ne demande aucun outillage particulier.
Pour les pieds, une longueur d'environ 40 cm est généralement suffisante. Ils pourront être lestés ou maintenus selon votre installation afin d'assurer une bonne stabilité de la harpe.
Pour les montants, vous choisissez la hauteur adaptée à vos besoins. Des montants de 1,20 m permettent généralement d'atteindre la hauteur d'une ruche équipée d'une hausse et posée sur un support d'une trentaine de centimètres.
traverses
Pour les traverses, leur longueur dépend du nombre de modules utilisés et de la largeur de harpe souhaitée. Le tableau de correspondance vous indique les longueurs à couper.
Veillez simplement à ce que les quatre traverses soient rigoureusement de la même longueur.
Selon le nombre de modules utilisés et les éventuelles
extentions complémentaires
ApiHarpe, vous pourrez adapter facilement la largeur de votre installation.
sections bois
Le système ApiHarpe s'adapte à pratiquement toutes les sections de bois. Selon la largeur de harpe recherchée et la rigidité souhaitée, vous pouvez utiliser des liteaux de 18 × 38 mm, des tasseaux de 27 × 27 mm, des sections de 38 × 38 mm ou toute autre dimension intermédiaire.
La plupart des harpes présentées sur ce site sont réalisées avec des tasseaux de 27 × 27 mm ou des sections de 38 × 38 mm, largement suffisantes pour construire des harpes de 3 à 4 modules de large, soit jusqu'à environ 1 mètre.
Il est toutefois possible de réaliser des harpes beaucoup plus larges, pouvant dépasser 2 mètres si nécessaire.
